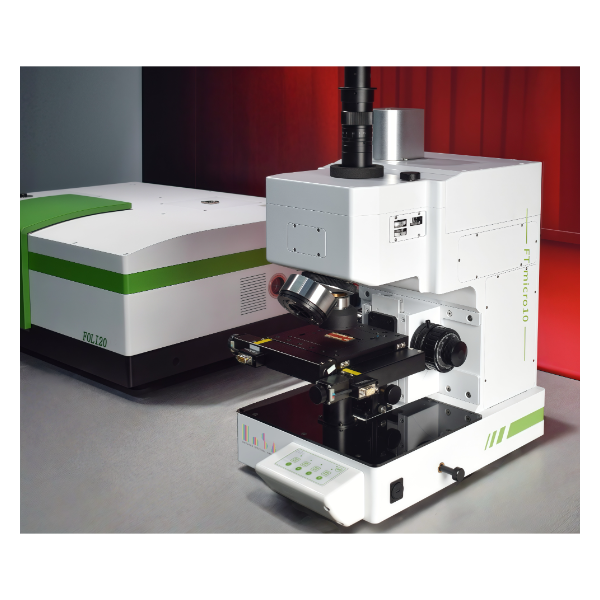

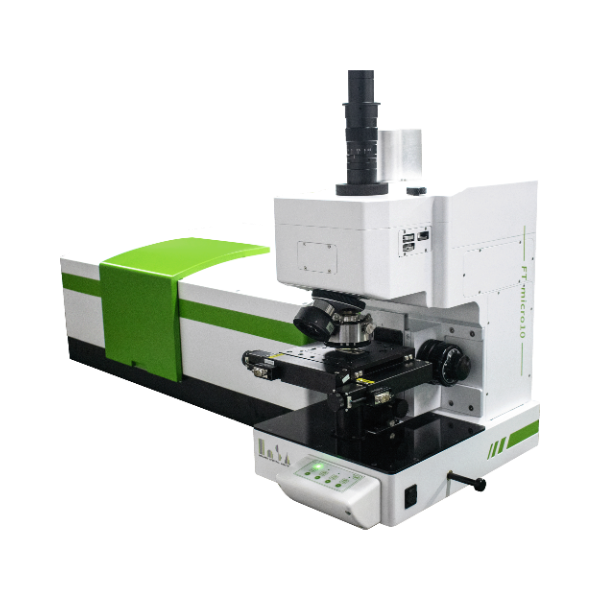

荧飒光学傅里叶变换红外显微镜FTmicro10

产品简介

FTmicro10是荧飒光学自主研发、创新设计的一款研究级傅里叶变换红外显微镜，该红外显微镜集成了高清晰可见光观察和高性能的红外光谱测量于一身，以最高的红外空间分辨率进行微区样品的测量。

FTmicro10红外显微镜具有可见光及红外光的高分辨率，中红外及近红外测试的多功能性，光谱范围宽、灵敏度高，可以进行显微透射、反射、ATR测量，变温测量、显微发射测量等多种测量模式，且仅需轻触按钮即可完成切换，减轻了实验者的操作强度，可以解决科学研究及生产质量控制中各类微观材料的测量难题。

FTmicro10红外显微镜的观测系统，兼具“高分辨率”和“多功能性”特点，直接通过面板按钮进行切换，直观明了、操作简单，为微观样品的红外测量提供了创新性设计。“观察”系统配置2个LED光源及1200万像素高分辨率摄像机，可以进行可见光透射、反射的自由切换，在电脑屏上清晰显示可见图像;“测量”系统可以进行红外透射、反射、ATR测量模式，直接在面板上切换。下图为高精度ATR物镜及其光路示意图，所见即所得!

FTmicro10标准配置XYZ手动样品台、20倍聚焦镜、20倍反射物镜、高精度刀口光阑、液氮冷冷却MCT检测器，覆盖了材料科学、生物制品、化工环保、法庭科学、艺术品保护等应用领域。该系统可以升级全自动高精度样品台、配置显微ATR镜头，选配常温DTGS检测器、电制冷铟镓砷检测器扩展到近红外光谱范围等，实现用户对不同应用场景的研究需求。

产品原理

红外光谱仪的干涉光通过切换镜输出到红外显微镜，干涉光通过红外物镜汇聚到样品上，用户通过调节光阑大小，可以测量小于10微米空间分辨率的微观区域，样品透射光或反射光进入到红外检测器，获得样品的红外干涉图，从而获得样品的化学成分和物理信息。红外显微镜由可见光光路和红外光路两部分组成，可见光光路包含可见光源、可见光摄像机；红外光路由红外物镜、聚焦镜、红外检测器组成。两部分光路同轴设计,“所见即所得”，通过高精度的样品台进行微区样品的观察和测量。

产品特点

• 高信噪比：优于7000:1(峰/峰值,MCT检测器)

• 同轴光路:“所见即所得”的光学系统，彻底消除光学误差

• 可见光路：2个LED光源及1200万像素摄像机，获得高清晰度的多媒体图像，可选可见/红外偏振片等

• 物镜镜头：完全自主设计的20倍红外物镜及聚焦镜、可选20倍ATR镜头，及其它倍数物镜

• 红外ATR镜头：由20倍物镜与ATR晶体系统组成一个完整的有机体，其中ATR的晶体直径小上于100微米

• 多检测器通道设计：标配液氮冷却MCT检测器，软件自动切换，可以选配DTGS检测器、电制冷铟镓砷检测器等

• 光阑：内置刀口光阑，可以调节光阑大小及方向

• 控制面板：红外显微镜前方设计有控制面板，分别控制红外/可见光的透射和反射模式，实现同时观察/同时测量

• 多媒体显示系统：视频适配器、彩色摄像头、测量标尺、图像捕捉卡及数据采集软件

• 显微样品台：重复性精度1微米，兼容红外冷热台附件、电化学附件，适合用户搭建显微发射光路

• 显微镜结构：长x宽x高：56cmx30cmx72cm(含LED光源和CCD镜头)，可通过显微镜再扩展外光路，如外置TGA 等

应用领域

红外显微镜精度高，重现性好主要用于微米级样品或者微小区域的测量，获得样品的化学成分和物理信息

• 材料科学领域：多层塑料成分分析

• 半导体领域：PCB板异物分析

• 环境和食品领域：微塑料鉴定；食品非法添加剂检测

• 司法鉴定与法医学：油墨、油漆碎片、纤维、毛发代谢物、毒品等分析

• 博物馆及考古学毛发、油漆、丝织品等检测

• 生物医药领域：药品代谢、药品异物残留、组织中脂类蛋白质分布等分析

• 工业质量控制：液晶屏、镜头异物分析、涂层变化分析

• 地质矿产：包裹体分析
